粘扣帶（魔術貼）剝離強度和剪切強度檢測依據GB/T 23315-2009 粘扣帶國標，檢測儀器推薦常州市雙固頓達機電科技有限公司自主生產的YG026B型電子強力機。

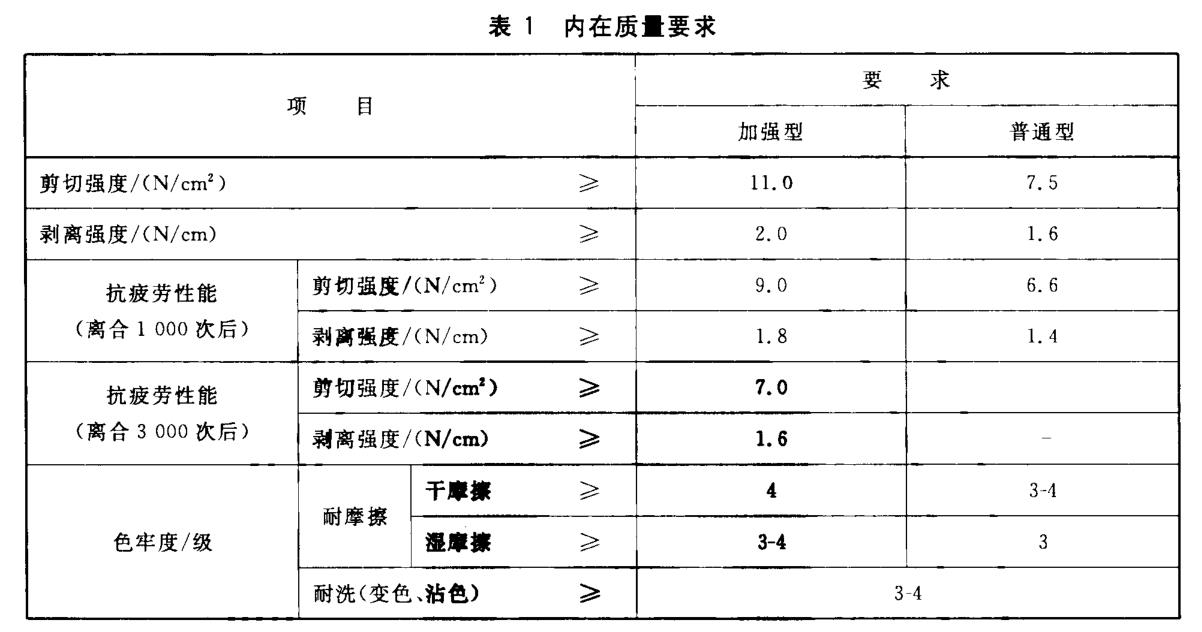

【剪切強度】【內在質量指標】
【剪切強度如何測試？】
剪切強度是在規定的試驗條件下，將粘扣帶有效閉合區域沿其長度方向以恒定速度拉伸，使鉤面帶和圈面帶平行分開每單位面積所需的最大力。
試驗步驟：
1.制取試樣
a.從1副粘扣帶中裁取長度為(100±5)mm,有效寬度為20mm的4組試樣，每組試樣包含有1段鉤面帶和1段圈面帶。

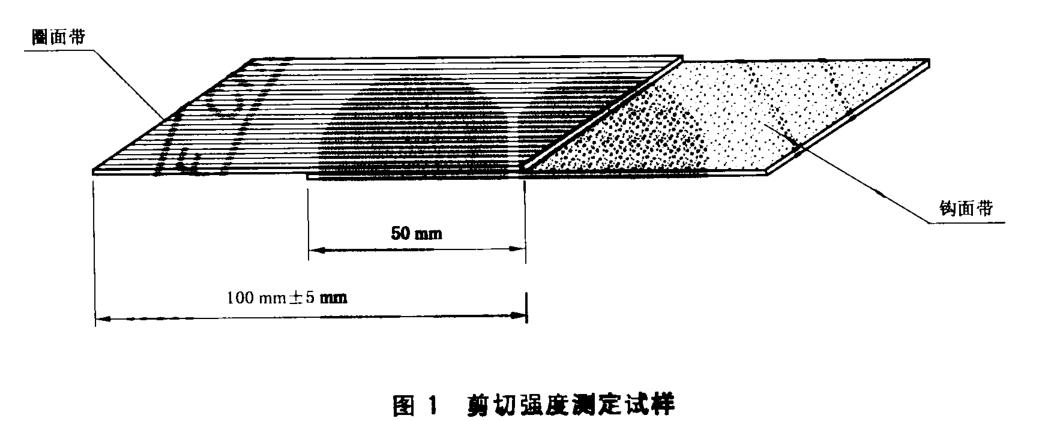

b.將鉤面帶垢面朝上放在平臺上，圈面帶毛面朝下放在鉤面帶上，使鉤面帶和圈面帶兩端錯開，沿長邊方向輕輕壓合，并使其有效寬度為50mm(如下圖)
c.用滾筒來回滾試樣約10次，防止試樣彎曲。
2.測試步驟：

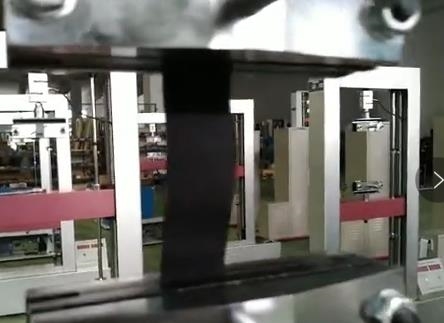

用拉力試驗機（YG026B型織物強力機）設定夾持距離75mm,拉伸速度100mm/min。將制備好的試樣夾在上下夾持器上，其有效閉合區域位于上下夾持器的中間，拉伸至試樣有效閉合區域完全脫離，^大力為剪切力（如下圖）

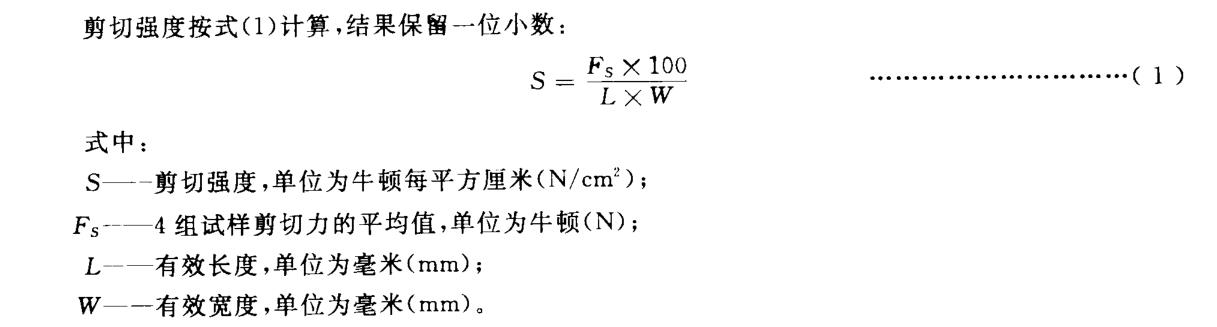

3.公式計算
【剝離強度如何測試？】
剝離強度是在規定的試驗條件下，將粘扣帶有效閉合區域從開口一端剝離分開每單位有效寬度所需要的力。
試驗步驟：
1.制取試樣

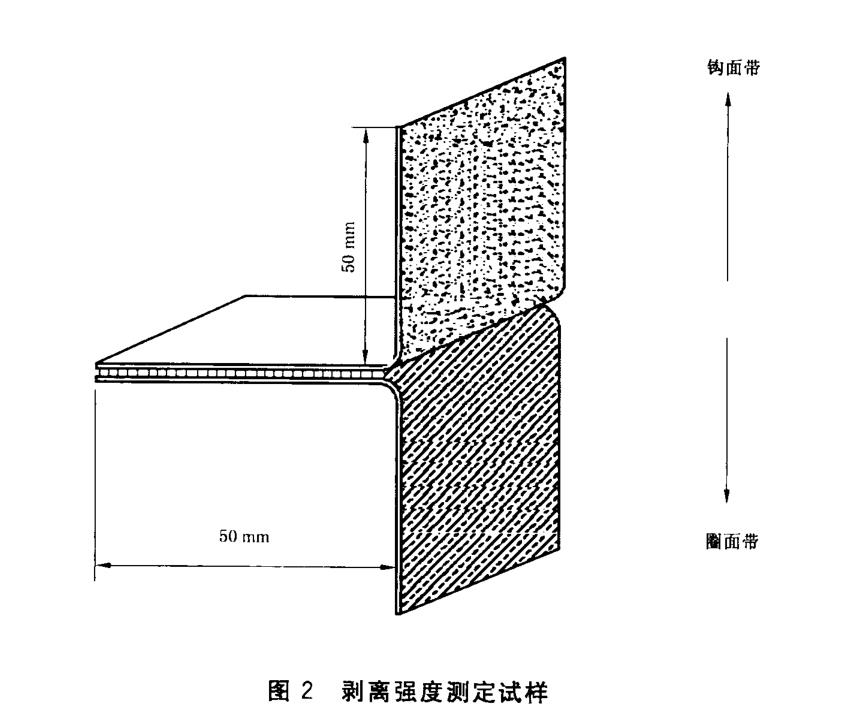

參照剪切強度試樣制備方法，但在粘合時將鉤面帶和圈面帶的一端對齊，再輕輕壓合，并使其有效長度為50mm（如下圖）
2.測試步驟：

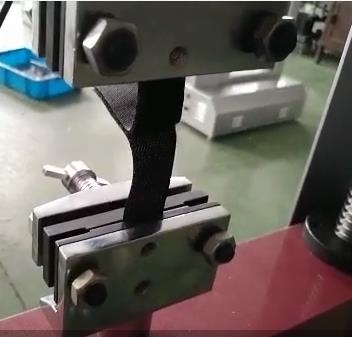

用拉力試驗機（YG026B型電子強力機）設定夾持距離75mm,拉伸速度50mm/min。將制備好的試樣剝離開的兩端夾在上下夾持器上，并使其有效閉合區域位于上下夾持器的中間，拉伸試樣直到有效閉合區域完全分離，拉力分值的平均值為剝離力（如下圖）

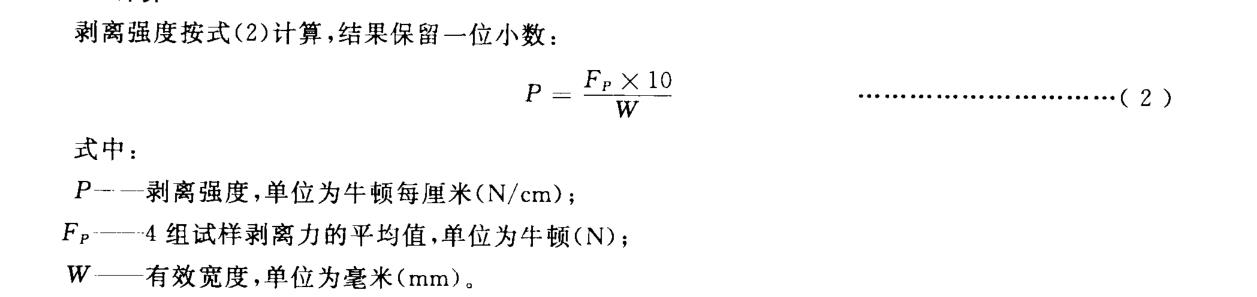

3.計算公式
【檢測儀器資料】
【用途】

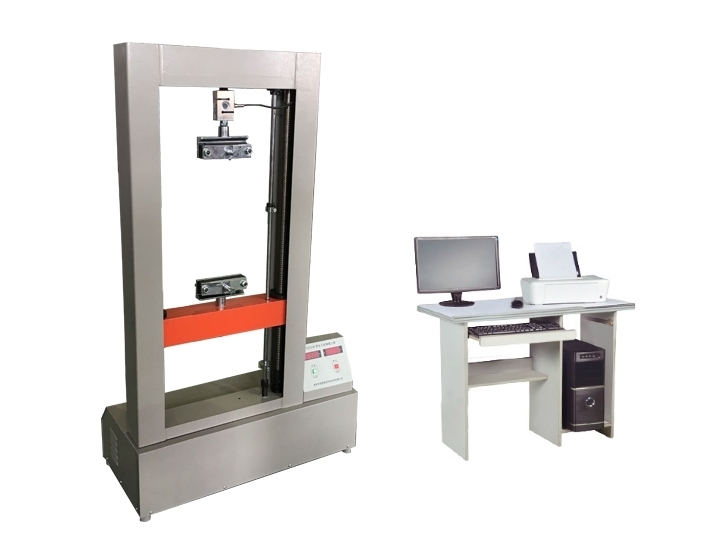

YG026B型電子強力機用于測定粘扣帶（魔術貼）的剝離強度和剪切強度，具有拉伸、頂破、撕裂、剝離、接縫強力、定伸長、定負荷拉伸等等功能。
【符合標準】
GB/T 23315，GB/T 3923.1，GB/T 3923.2，GB/T 3917.2，GB/T 3917.3，GB/T 3917.4，GB/T 13772.1，GB/T 13772.2等標準以及其它國家標準。
【儀器特點】
2、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒；并能同時處理曲線及報表（強力測量軟件兼容Windows32位以及64位系統）。
3、本機采用伺服電機及驅動器（矢量控制），精確控制織物拉伸和位移，伺服系統響應速度快，調速范圍廣，動態性能好，還具有過載保護。
14、重量：約150Kg
1、采用高精度、高效率測力傳感器，試驗數據準確。
5、軟件語言版本：支持中文/英文快速切換，支持定制其它語言版本。
6、操作特點：配置觸摸屏操作，屏幕上可以進行快捷操作，測試的數據會在屏幕以及軟件上同步顯示。
7、能夠保存試驗數據及結果，具有曲線顯示，報表查詢等必要的功能，測試報表支持導出為excel等文件格式。
8、測試單位可以自由切換（N,cN,kg,lb等）。
9、預置多種標準，設備默認配置多項常用標準，用戶可以選擇常用符合要求的測試標準進行相關測試。
10、多種形式試樣夾具配合多種測試功能，應用范圍廣，測試對象多樣化。
11、通過串口線和電腦進行高速通訊，實現電腦軟件全程控制。
12、采用安全高端的機械結構，三級安全保護，具有上下限位保護裝置，傳感器超負荷保護，安全有保障。
【儀器性能及主要技術參數】
1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化，可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。
2、測試方法：拉伸、頂破、撕裂、剝離、接縫強力、定伸長、定負荷拉伸等功能
3、拉力傳感器量程：100N / 200N / 500N / 1000N / 3000N / 5000N（選配）
4、測力精度：≤±1%
5、夾距：25～500mm(無級可調)
6、拉伸速度：0～500mm/min（任意設定）
7、有效動程：500mm
8、強力分辨率：0.01N
9、伸長分辨率：0.01mm
10、夾持器有效夾持寬度：標準配置100mm（可根據用戶需求定制）
11、打?。狠敵龈鞣N形式數據，曲線及統計結果
12、電源：AC220V±10％ 50Hz
13、設備外形尺寸（長×寬×高）：800mm×360mm×1350mm
